无人机搭载场强测试载荷执行空域电磁测量任务

1–40GHz工作频段

HH/VV极化方式

2–3000m飞行高度

约40min单电池续航

前言

真实的电磁环境并非局限于地面个别测点，而是分布在不同高度、距离、方向构成的三维空域，并且会随着时间、设备状态、任务条件持续变化。

无人机平台场强测试系统集成工业级无人机、机载场强测试载荷、地面控制测试软件、标准化航线任务与数据分析能力。系统沿规划航迹进入目标空域，飞行过程连续采集场强、频谱数据，完成测量数据与位置、高度、时间的同步绑定。

这并非简单把测量设备挂载无人机，而是构建一套完整的空中电磁测量实验室。

01系统优势

一套面向三维空域的完整测量系统

传统场强测试只能获取地面单点信号，难以反映空域真实场强分布。

传统地面测试	无人机平台测试
测点离散，空间覆盖有限	按照航迹连续采样
人工布点与记录工作量大	测试任务自动执行
难以获取连续高度剖面	覆盖区域、角域与多高度层
数据与空间位置需后期对齐	位置、高度、时间、场强同步融合

02整体架构

空天地一体化协同，形成完整测试链路

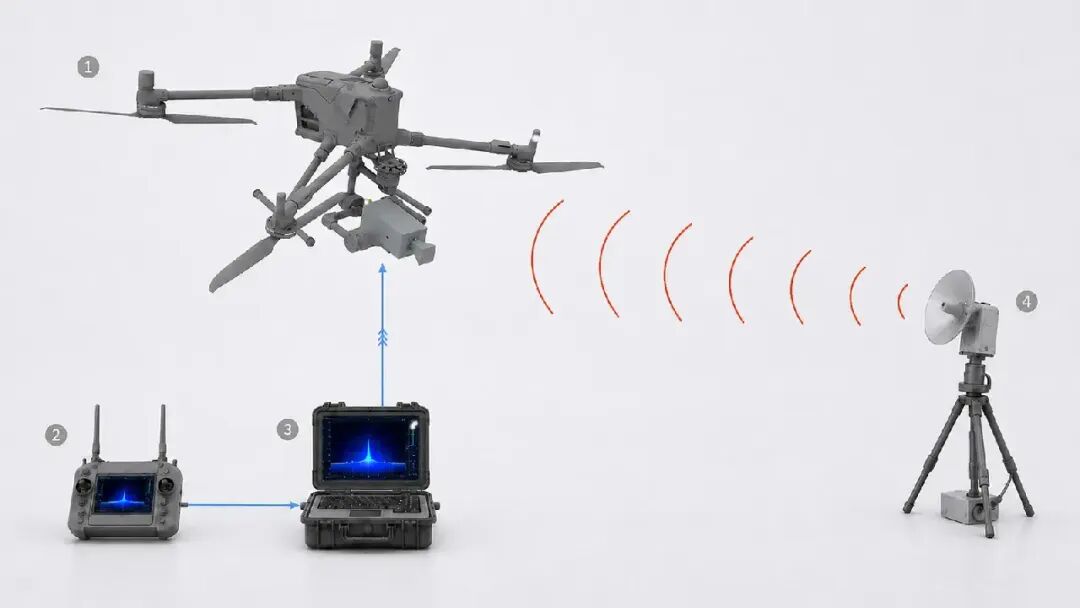

系统组成：无人机平台、机载测试载荷、地面控制与测试软件、信号发射源或被测目标

系统由五大模块组成，各部件独立可配置，通过任务、状态、数据接口协同工作，一套流程完成测试准备、执行、监控、采集、整理，减少人工切换带来的数据断点。

• 无人机飞行平台：完成定高、变高、网格、绕飞、定点悬停等各类测试飞行动作。
• 机载场强测试载荷：采集场强与频谱信息，支持HH/VV极化测试。
• 地面控制与测试软件：航线设计、状态监控、参数配置、实时显示、存储与任务管理。
• 信号发射源/被测目标：适配信号源、通信、发射系统、天线外场目标，开展覆盖、传播、方向特性测试。
• 系留供电扩展：面向固定区域长时监测，突破电池续航约束。

03核心能力

五项核心能力，把飞行变成标准化测量

以航线任务为核心，打通飞控、仪器采集、空间定位、数据处理，形成可重复标准化流程。

• 任务航线自动规划：依据边界、目标位置、高度、采样密度自动生成可执行航线。
• 自动航迹‑载荷协同控制：无人机与机载载荷同步联动，降低人为操作带来的不一致。
• 场强频谱连续采集：1‑40GHz频段，飞行中记录频率、时间、幅值。
• 四维时空数据融合：场强绑定经纬度、高度、统一时间基准，每一个采样点可追溯。
• 数据一体化输出：输出场强曲线、频谱、航迹、区域分布、统计报告。

04全流程闭环工作流

从任务规划到成果归档，形成全流程闭环

任务方案可保存、复用、重复执行，相同被测对象可基于同一航迹做多组条件对比，支撑科研验证、性能复核、项目验收。

• 任务规划｜设置区域、航线、高度、采样参数
• 自动飞行｜执行标准化航迹
• 实时采集｜记录场强、频谱、飞行状态
• 数据融合｜位置、高度、时间、幅值关联
• 成果输出｜生成曲线、航迹、统计、完整测试报告

05六类航线任务库

六类航线任务，覆盖不同测量目标

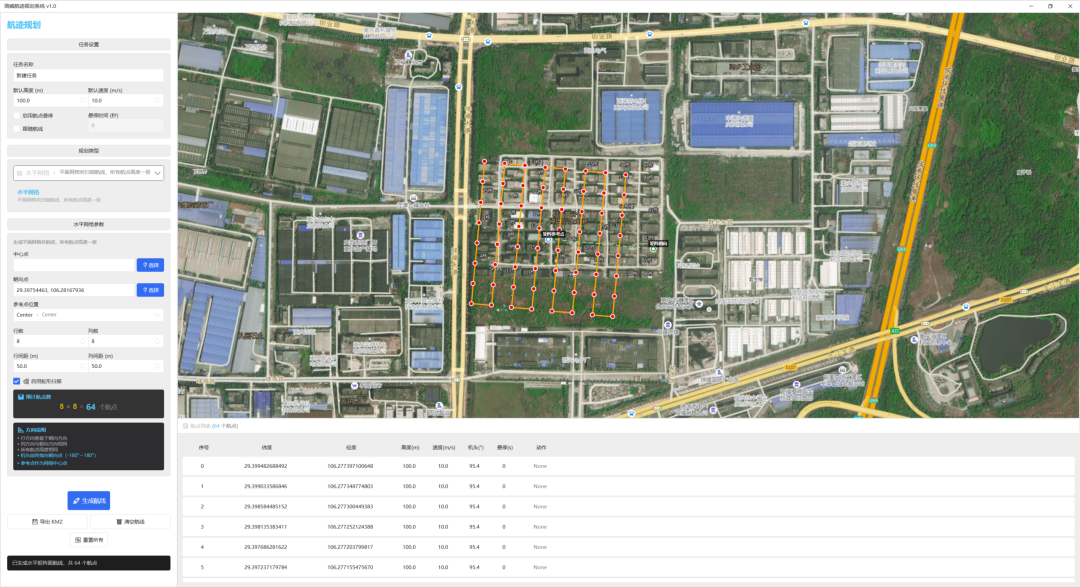

航迹规划软件：在地图上完成任务区域选择、航线生成、参数配置与航点预览

根据测试目标灵活选用、组合航线

• 水平航线：固定高度层区域巡测
• 纵向航线：路径衰减、链路方向测试
• 垂直高度航线：获取场强垂直剖面
• 网格航线：二维区域扫描、热力分布采样
• 单/多圈绕飞：目标周向场强、天线方向特性
• 扇形航线：指定角域、波束范围验证

06核心指标

核心指标，支撑真实外场任务

系统覆盖微波至毫米波典型测试频段，兼顾多高度层作业、高精度空间定位与长时间测试需求。具体配置可根据载荷、任务和现场环境进行扩展。

1–40GHz工作频段覆盖典型微波至毫米波测试需求	HH/VV极化方式支持双极化切换及对比测量
2–3000m飞行高度支撑近地至多高度层空域测试	约40min单电池续航可结合系留供电扩展作业时间
≤0.1m（无风/微风）定位精度支持 RTK/PPK 高精度空间定位	多航线任务能力区域、路径、高度、绕飞与扇形任务

07双作业模式互补

系统供电：突破单电池续航边界

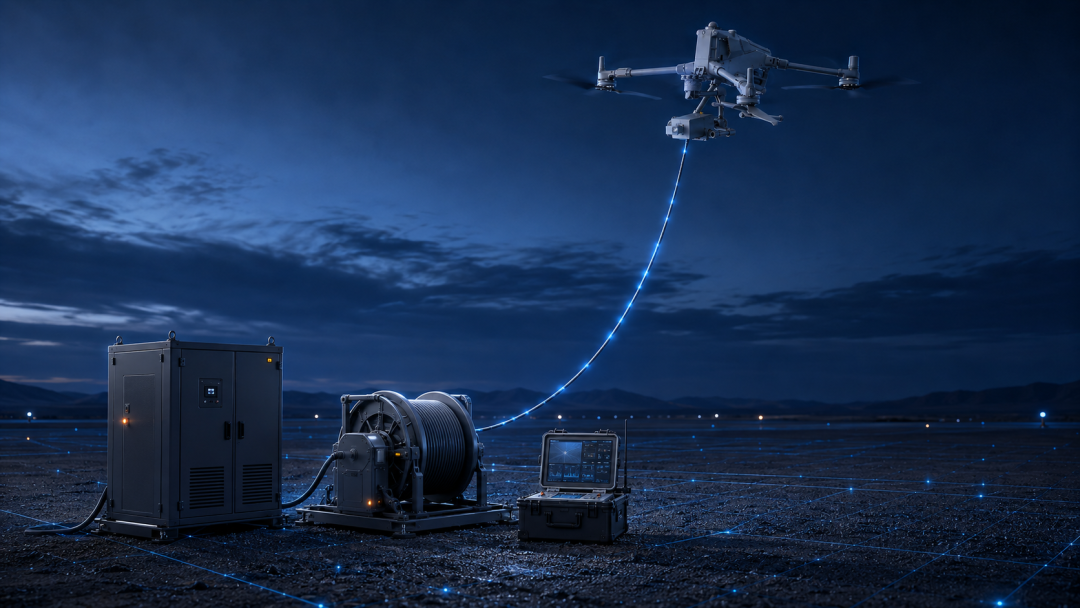

完整系留作业链路：地面供电、自动收放线、空中悬停与测量任务协同运行

自由飞行模式：大范围机动，快速完成空域分布测量。系留供电模式：地面供电 + 自动收放线，固定点位固定高度长时间悬停采样，用于定点监测、稳定性复核。

08典型应用场景

典型应用：从科研验证到外场保障

• 机场、开阔区域空域场强测绘，补齐地面测点盲区
• 通信覆盖评估，分析覆盖边界与高度衰减特征
• 天线方向特性外场测试
• 试验场发射、通信设备标准化验证
• 多层高度电磁剖面测量，支撑传播模型校核
• 系留模式长时间定点电磁环境监测

09交付价值

交付的不只是设备，更是一套可持续使用的测试能力

飞行平台

→

测量载荷

→

控制软件

→

任务方法

→

数据成果

交付不只是硬件设备，而是设备‑软件‑任务方法‑数据成果‑技术支持一体化完整测试能力。将传统离散地面测量升级为可规划、可执行、可复现、可归档的标准化外场测试体系，为复杂三维电磁环境测试提供立体灵活的技术手段。
